Alle Fahnenmasten:
mit innenliegender Hissvorrichtung optional mit bedienerfreundlichem Kurbelsystem
bis ø 120 mm wahlweise mit Schraubfundament
Druckversion im pdf-Format:
Übersicht-Fahnenmasten2016.pdf
| Type | Datenblatt |
Höhe über Boden (m) |
Hissvorrichtung | Drehkopfausleger |
Gründung |
| Z1 | FM-Z1.pdf | 5,40 | ohne | Bodenhülse | |
| Z1b | FM-Z1b.pdf | 6,00 | ohne | Bodenhülse | |
| Z2 | FM-Z2.pdf | 5,40 | aussen | Bodenhülse | |
| Z2b | FM-Z2b.pdf | 6,00 | aussen | Bodenhülse | |
| Z3 | FM-Z3.pdf | 6,80 | ohne | Bodenhülse | |
| Z4 | FM-Z4.pdf | 6,80 | aussen | Bodenhülse | |
| Z5 | FM-Z5.pdf | 6,80 |
innen |
Bodenhülse | |
| Z5a | FM-Z5a.pdf | 7,50 | innen | Kippgelenk | |
| Z6 | FM-Z6.pdf | 7,00 | innen | Bodenhülse | |
| Z6a | FM-Z6a.pdf | 8,00 | innen | Bodenhülse | |
| Z6c | FM-Z6c.pdf | 8,70 | innen | Kippgelenk | |
| Z7 | FM-Z7.pdf | 7,70 | innen | Kippgelenk | |
| Z7a | FM-Z7a.pdf | 7,00 | aussen | Bodenhülse | |
| Z7b | FM-Z7b.pdf | 7,70 | aussen | Kippgelenk | |
| Z8 | FM-Z8.pdf | 6,00 Z | ohne | Bodenhülse | |
| Z8a | FM-Z8a.pdf | 5,40 Z |
ohne | Bodenhülse | |
| Z8b | FM-Z8b.pdf | 6,00 Z | ohne | nicht hissbar | Bodenhülse |
| Z8c | FM-Z8c.pdf | 6,00 |
ohne | nicht hissbar | Bodenhülse |
| Z8d | FM-Z8d.pdf | 5,40 Z | ohne | nicht hissbar | Bodenhülse |
| Z8e | FM-Z8e.pdf | 5,40 |
ohne | nicht hissbar | Bodenhülse |
| Z9 | FM-Z9.pdf | 6,00 Z | aussen | Bodenhülse | |
| Z9a | FM-Z9a.pdf | 5,40 Z | aussen | Bodenhülse | |
| Z10 | FM-Z10.pdf | 6,60 Z | ohne | Bodenhülse | |
| Z10a | FM-Z10a.pdf | 6,60 Z | ohne | nicht hissbar | Bodenhülse |
| Z11 | FM-Z11.pdf | 6,60 Z | aussen | Bodenhülse | |
| Z12 | FM-Z12.pdf | 6,80 | ohne | nicht hissbar | Bodenhülse |
| Z13 | FM-Z13.pdf | 7,50 | ohne | nicht hissbar | Kippgelenk |
| Z14 | FM-Z14.pdf | 6,80 | innen | hissbar | Bodenhülse |
| Z14a | FM-Z14a.pdf | 6,80 | innen | hissbar MWI | Bodenhülse |
| Z15 | FM-Z15.pdf | 7,50 | innen | hissbar | Kippgelenk |
| Z15a | FM-Z15a.pdf | 7,50 | innen | hissbar MWI | Kippgelenk |
| Z16 | FM-Z16.pdf | 7,00 | ohne | nicht hissbar | Bodenhülse |
| Z17 | FM-Z17.pdf | 7,70 | ohne | nicht hissbar | Kippgelenk |
| Z18 | FM-Z18.pdf | 7,00 | innen | hissbar | Bodenhülse |
| Z18a | FM-Z18a.pdf | 7,00 | innen | hissbar MWI | Bodenhülse |
| Z19 | FM-Z19.pdf | 7,70 | innen | hissbar | Kippgelenk |
| Z19a |
FM-Z19a.pdf |
7,70 | innen | hissbar MWI | Kippgelenk |
| Z26 | FM-Z26.pdf | 8,00 | innen | hissbar | Bodenhülse |
| Z26a | FM-Z26a.pdf | 8,00 | innen | hissbar MWI | Bodenhülse |
| Z27 | FM-Z27.pdf | 8,70 | innen | hissbar | Kippgelenk |
| Z27a | FM-Z27a.pdf | 8,70 | innen | hissbar MWI | Kippgelenk |
| Z28 | FM-Z28.pdf | 8,00 | aussen | Bodenhülse | |
| Z28a | FM-Z28a.pdf | 8,70 | aussen | Kippgelenk | |
| Z30 | FM-Z30.pdf | 8,00 | ohne | nicht hissbar | Bodenhülse |
| Z31 | FM-Z31.pdf | 8,70 | ohne | nicht hissbar | Kippgelenk |
| Z36 | FM-Z36.pdf | 9,40 | innen | hissbar | Bodenhülse |
| Z37 | FM-Z37.pdf | 10,00 | innen | hissbar | Kippgelenk |
| Z38 | FM-Z38.pdf | 9,40 | innen | Bodenhülse | |
| Z39 | FM-Z39-2023.pdf | 10,00 | innen | Kippgelenk | |
| Z40 | FM-Z40-2023.pdf | 7,00 | innen | hissbar | Bodenhülse |
| Z41 | FM-Z41-2023.pdf | 7,50 | innen | hissbar | Kippgelenk |
| Z42 | FM-Z42-2023.pdf | 8,00 | innen | hissbar | Bodenhülse |
| Z43 | FM-Z43-2023.pdf | 8,00 | innen | Bodenhülse | |
| Z44 | FM-Z44-2023.pdf | 8,00 | aussen | Bodenhülse | |
| KO1 | FM-KO1.pdf | 7,00 | ohne | nicht hissbar | Kippgelenk |
| KO2 | FM-KO2.pdf | 8,00 | ohne | nicht hissbar | Kippgelenk |
| KO3 | FM-KO3.pdf | 6,30 | aussen | Bodenhülse | |
| KO4 | FM-KO4.pdf | 6,30 | innen | Bodenhülse | |
| KO4a | FM-KO4a.pdf | 7,00 | innen | Kippgelenk | |
| KO5 | FM-KO5.pdf | 7,30 | aussen | Bodenhülse | |
| KO6 | FM-KO6.pdf | 7,30 | innen | Bodenhülse | |
| KO7 | FM-KO7.pdf | 8,00 | aussen | Bodenhülse | |
| KO8 | FM-KO8.pdf | 8,00 | innen/Kurbel | Bodenhülse | |
| KO9 | FM-KO9.pdf | 9,00 | aussen | Bodenhülse | |
| KO9a | FM-KO9a.pdf | 9,80 | aussen | Kippgelenk | |
| KO10 | FM-KO10.pdf | 9,00 | innen/Kurbel | Bodenhülse | |
| KO10a | FM-KO10a.pdf | 9,80 | innen/Kurbel | Kippgelenk | |
| KO10b | FM-KO10b.pdf | 9,80 | ohne | nicht hissbar | Kippgelenk |
| KO11 | FM-KO11.pdf | 10,00 | innen/Kurbel | Bodenhülse | |
| KO11a | FM-KO11a.pdf | 11,00 | innen/Kurbel | Kippgelenk | |
| KO12 | FM-KO12.pdf | 11,00 | innen/Kurbel | Bodenhülse | |
| KO12a | FM-KO12a.pdf | 12,00 | innen/Kurbel | Kippgelenk | |
| KO13 | FM-KO13.pdf | 12,00 | innen/Kurbel | Bodenhülse | |
| KO13a | FM-KO13a.pdf | 12,00 | innen/Kurbel | Kippgelenk |
Z = zweiteilige Ausführung
Hinweis:
Abstand zwischen Auslegermasten = 2 x Auslegerlänge + 20 cm

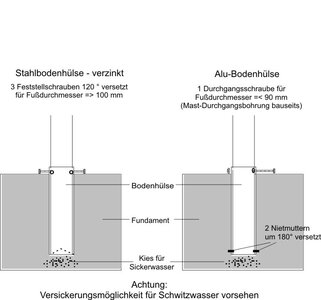

Bodenhülse einbauen
5 cm über Boden stehen lassen, damit die Bohrung für
die Durchgangsschraube oberhalb des Fundamentes liegt
(bei Alu-Bodenhülse: Nietmuttern UNTEN !)
Variante A) mit Betonfundament
Empfehlung für die Fundamentgrößen - entsprechend Bodenpressung
| Masthöhe Fundament | ||
| Höhe über Boden/m | ca. Breite/cm | Höhe/cm |
| < 6,0 | 40 | 70 |
| < 8,0 | 50 | 80 |
| < 10,0 | 70 | 90 |
| < 12,0 | 80 | 120 |
Fundament aushärten lassen
Variante B) eingepflanzt mit entsprechender Bodenverdichtung
(nur bei Kurzzeitbeflaggung zu empfehlen)
Datenblatt: Montage Bodenhülse.pdf
Vergrößern = Bild anklicken
Hinweis: Abstand zwischen Auslegermasten = 2 x Auslegerlänge + 20 cm

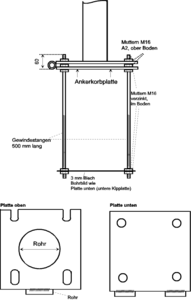

Für Mast 7 - 10 m Höhe ü.B.
Fundamentgröße: ca. 80 x 80 cm - Tiefe ca. 80 cm
Betongüte: B15 oder B25 (Aushärtung ca. 1 Woche)
Achtung: Ankerkorbplatte exakt waagerecht ausrichten (auf eventl. Hindernisse wie zB. Bäume, Leitungen o.ä. achten)
Die Ankerkorbplatte muss vollständig auf dem Betonfundament aufliegen, ansonsten übernehmen wir keine Gewährleistung.
Nach ca. 1 Woche Muttern nachziehen !

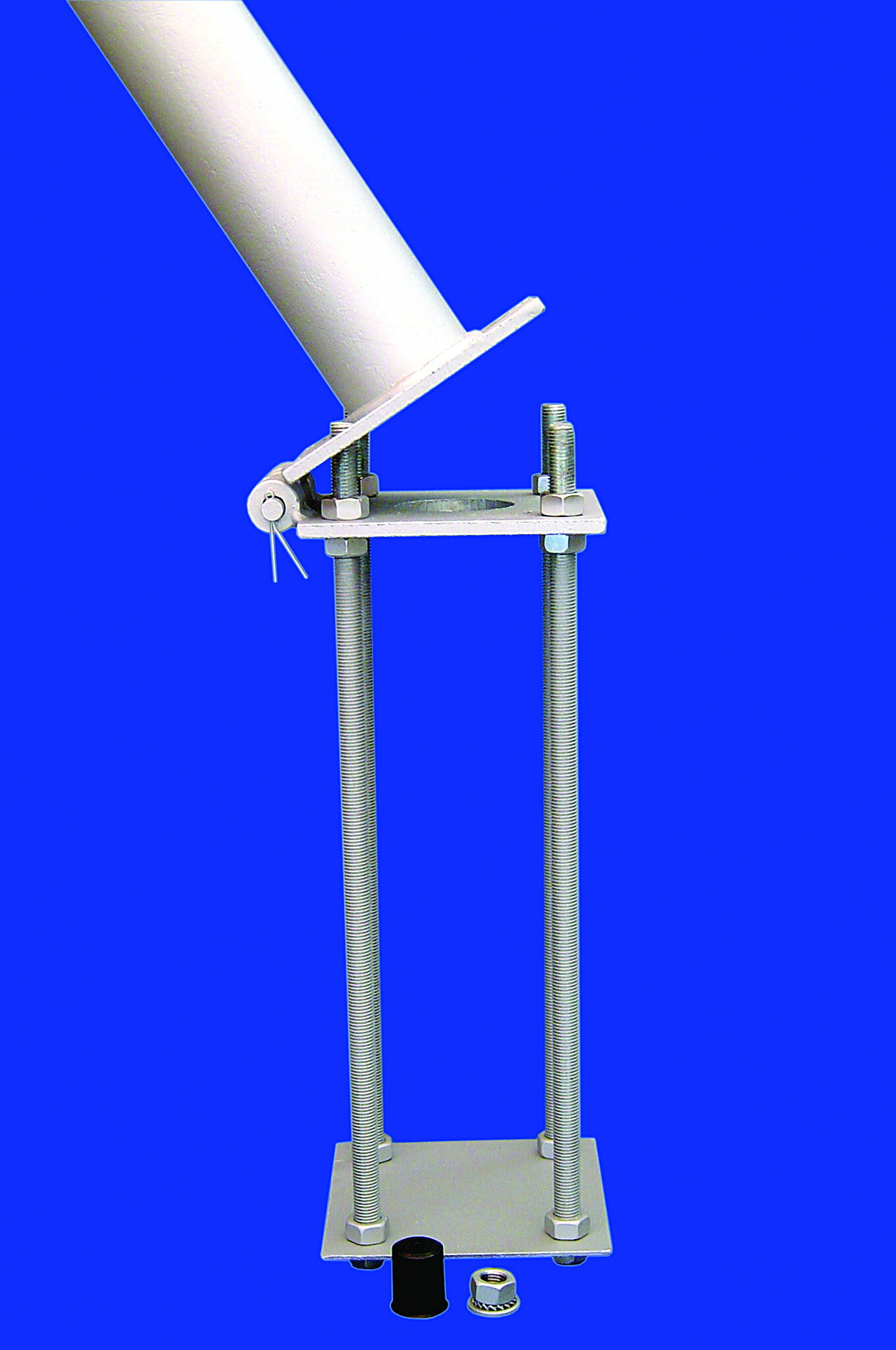

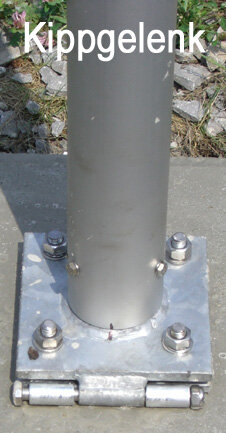

Datenblatt: Montage Kippgelenk.pdf
Vergrößern = Bild anklicken
| Artikel | Beschreibung | Preis/Stk. | Abbildung |
| Bodenhülse Aluminium |
mit Durchgangsschraube für zylindrische Fahnenmasten |
ab 19,00 €/netto
|
|
| Bodenhülse Stahl feuerverzinkt |
mit Feststellschrauben für konische Fahnenmasten |
ab 64,00 €/netto
|
|
|
Kippgelenk/ |
Stahl feuerverzinkt |
auf Anfrage |
|
| Deckel für Bodenhülse |
Aluminium oder |
ab 12,00 €/netto
|
|
Preise ab Lager, zzgl. 19 % MwSt.
Neben den Standard-Ausführungen gibt es verschiedenes Zubehör / Sonderausstattung, welches wir gern an Ihrem/ Ihren Fahnenmast(en) montieren!
Auch Ersatzteile für den Bedarfsfall sind bei uns einzeln erhältlich. Sollte an Ihrem/Ihren Fahnenmast(en) einmal etwas nicht funktionieren, so sind unsere Monteure auch gern bei der Reparatur vor Ort für Sie da!!
| Artikel | Beschreibung |
| Mastkopf halboval, schwarz / Kunststoff |
feststehender Mastkopf für alle unsere Fahnenmasten |
| Reduzierring | zu o.g. Mastkopf |
| Mastkopf PILZ, schwarz / Kunststoff |
drehbar Mastkopf für innenliegende Hissvorrichtung |
| Mastkopf ZWIEBEL, gold / Kunststoff |
drehbarer Mastkopf für innenliegende Hissvorrichtung |
| Drehkopfausleger | Nachrüstsatz f. ø 60/75/90 |
| Auslegerstange | für Ausleger-Fahnenmast |
| V2A-Masttür | für innenliegende Hissvorrichtung abschließbar, mit Zylinderschloß |
| Kurbelsystem | für bedienerfreundliches Hissen, für innenliegende Hissvorrichtung * Mehrpreis zu Ausführung Masttür |
| Halteschlaufe | hält die Fahne seitlich am Mast |
| Kletterstopsäckchen | verhindert das "Klettern" der Fahne am Mast |
| Klampe | für aussenligende Hissvorrichtung zum Festzurren des Hiss-Seils |
| Hiss-Seil | Polyester-Seil, 16-fach geflochten |
| Karabinerhaken Kunststoff |
zum Einhängen der Fahne |
| Bannerstab | Holzstab ø 28 mm mit weißen Eicheln |
Bilder zu den oben aufgeführten Artikel finden Sie hier → Zubehör.pdf
Preise auf Anfrage
